进口蝶阀

进口三偏心金属硬密封蝶

发布时间:2019-12-02 14:42

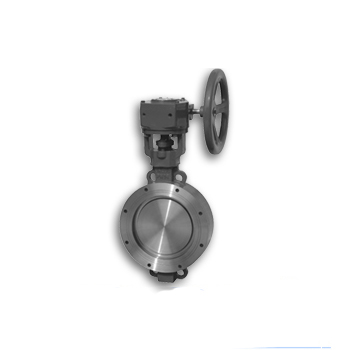

进口三偏心金属硬密封蝶

进口三偏心金属硬密封蝶

进口三偏心金属硬密封蝶产品详情

  三偏心金属硬密封蝶阀最高压力级达(10.0MPa),适用温度-20℃--600℃,最大公称通径,目前已制造到2400mm。

  我厂在研制金属硬密封蝶阀中,发明了三偏心斜锥面全金属密封圈,密封性能佳,并且能适应介质压力及温度突然变化的场合。

  因该各蝶阀一般是全金属结构,不含任何石棉,石墨类软垫料,不会造成对介质的污染,所以特别适用石化、发电、冶金、药业、饮料、工业的要求。

  三偏心金属硬密封蝶阀一般采用手柄、蜗轮、气动、液动、电动五种传动方式。

  这种阀门与管道的连接形式一般为法兰式和对夹式两种。

  三偏心金属硬密封蝶阀的阀体分为铸钢和焊接两种形式,这种结构型式的蝶阀如果把金属密封圈换成四氟乙烯作为密封材料,就可成为四氟密封蝶阀。此种蝶阀可以达到零泄漏。

  蝶阀密封圈采用金属密封圈,阀座密封面采用本体或直接堆焊材料,密封性能可靠。

  三偏心金属硬密封蝶阀PN1.6MPa 气动蝶阀的连接尺寸和外形尺寸

公称通径DN 结构长度 连接尺寸 外形尺寸 重量kg
  法兰式L1 对夹式L2 D K d c f n-1 H1 H2 H3 A B
80 114 64 200 160 132 20 3 8-18 138 235 380 610 280 98
100 127 64 220 180 156 22 3 8-18 150 250 380 610 280 122
125 140 70 250 210 184 22 3 8-18 180 290 435 765 335 148
150 140 76 285 240 211 24 3 8-22 190 300 435 765 335 198
200 152 89 340 295 266 24 3 12-22 225 335 435 765 335 222
250 165 114 405 355 319 26 3 12-26 257 370 460 870 405 265
300 178 114 460 410 370 28 4 12-26 290 410 460 870 405 276
350 190 127 520 470 429 30 4 16-26 330 485 450 1230 630 315
400 216 140 580 525 480 32 4 16-30 360 528 450 1230 630 465
450 222 152 640 585 548 34 4 20-30 395 560 460 1520 780 490
500 229 152 715 650 609 36 4 20-33 440 595 460 1520 780 560

三偏心金属硬密封蝶阀PN2.5MPa气动蝶阀的连接尺寸和外形尺寸

公称通径DN 结构长度 连接尺寸 外形尺寸 重量kg
法兰式L1 对夹式L2 D K d c f n-1 H1 H2 H3 A B
80 114 64 200 160 132 24 3 8-18 133 235 380 610 280 103
100 127 64 235 190 156 24 3 8-22 150 250 380 610 280 130
125 140 70 270 220 184 26 3 8-26 180 290 435 765 335 160
150 140 76 300 250 211 28 3 8-26 190 300 435 765 335 218
200 152 89 360 310 274 30 3 12-26 225 335 460 870 405 252
250 165 114 425 370 330 32 3 12-30 257 370 460 870 405 290
300 178 114 485 430 389 34 4 16-30 290 410 450 1230 630 350
350 190 127 555 490 448 38 4 16-33 330 485 450 1230 630 350
400 216 140 620 550 53 40 4 16-36 360 528 450 1230 630 495
450 222 152 670 600 548 42 4 20-36 395 560 460 1520 780 530
500 229 152 730 660 609 44 4 20-36 440 595 460 1520 780 605
注:1.气动装置和外形尺寸按天津市仪表专用设备厂确定,当采用其他厂家产品时,外形尺寸略有不同。

  气动蝶阀产品广泛应用于:机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、冶金粉末设备、采矿设备、市政设备及电子工业设备等。

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
