进口气动三偏心硬密封蝶阀

发布时间:2019-12-03 09:47

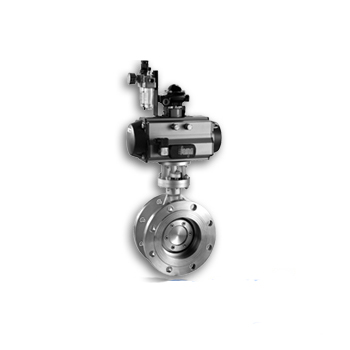

进口气动三偏心硬密封蝶阀

进口气动三偏心硬密封蝶阀

  进口气动三偏心硬密封蝶阀产品详情

  三偏心气动法兰连接蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。 本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

  三偏心气动法兰连接蝶阀技术参数:

公称通经DN(mm) 50~2000
公称药理PN(MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

三偏心气动法兰连接蝶阀连接尺寸:

公称通经(DN) 主要尺寸 法兰尺寸
L L1 H H1 A 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 625 245 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 625 245 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 645 245 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 675 355 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 715 355 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 800 355 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 850 250 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 925 250 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 1035 450 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 1070 450 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 1190 450 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 1250 650 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 1290 650 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 1455 850 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 1585 850 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 1700 1250 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 1965 1250 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 2015 1250 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 2250 1250 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
