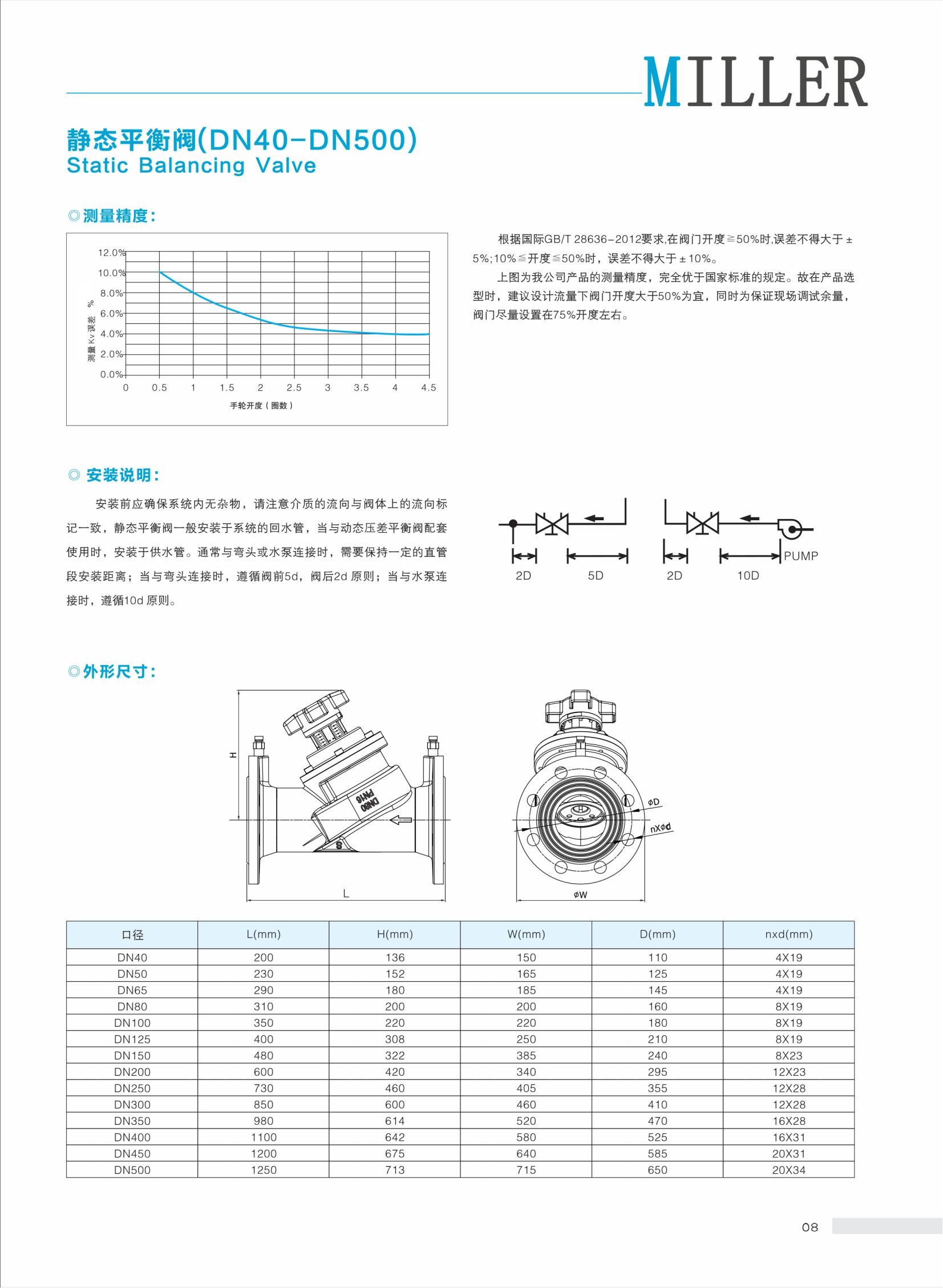

静态平衡阀(DN40-DN500)
StaticBalancingValve◎应用：
NSV系列静态水力平衡阀，可应用于空调、供热及生活热水系统中，用来平衡末端及环路流量之用。具有关断功能，可代替截止阀；具有最大行程锁定功能，当系统调试后可将锁定功能开启，日后可关闭静态阀进行管路维护与检修，结束后可以直接将阀门恢复到设定好的最大行程处，避免二次调试，节约大量时间与成本。产品携带有测量接头，方便与测量设备的快速连接，节省调试时间。产品可应用于供水或回水管路。
◎特点：
•精确流量控制
•数字手轮开度指示
-开度锁定简单
•具有关断功能，通过手轮进行关断
•具有自密封压力/流量测量口
◎技术规格：
尺寸：DN40-DN500
工作温度：-10~120P
承压等级：PN16
工作介质：空调冷热水、乙/丙二醇溶液
连接方式：法兰连接
连接标准：EN1092-1/2GB/T17241.6-2008
材质：①阀体：球墨铸铁
②阀芯：球墨铸铁/不锈钢/黄铜
③锁紧螺钉：黄铜/不锈钢
④阀座密封：PTFE/EPDM
⑤阀杆：黄铜/不锈钢
⑥锁定芯杆：黄铜/不锈钢
⑦阀盖：球墨铸铁
⑧紧定螺丝：不锈钢
⑨手轮：尼龙DN40-DN250
压铸铝DN300-DN500
⑩测量嘴：黄铜
◎技术参数:
产品型号：
|
型号 |
口径 |
Kvs值 |
|
NSV040 |
DN40 |
32.3 |
|
NSV050 |
DN50 |
54.0 |
|
NSV065 |
DN65 |
94.47 |
|
NSV080 |
DN80 |
137.20 |
|
NSV100 |
DN100 |
211.20 |
|
NSV125 |
DN125 |
330.40 |
|
NSV150 |
DN150 |
408.52 |
|
NSV200 |
DN200 |
759.25 |
|
NSV250 |
DN250 |
1162.25 |
|
NSV300 |
DN300 |
1703.30 |
|
NSV350 |
DN350 |
2250 |
|
NSV400 |
DN400 |
2804 |
|
NSV450 |
DN450 |
3750 |
|
NSV500 |
DN500 |
4210 |
