进口截止阀

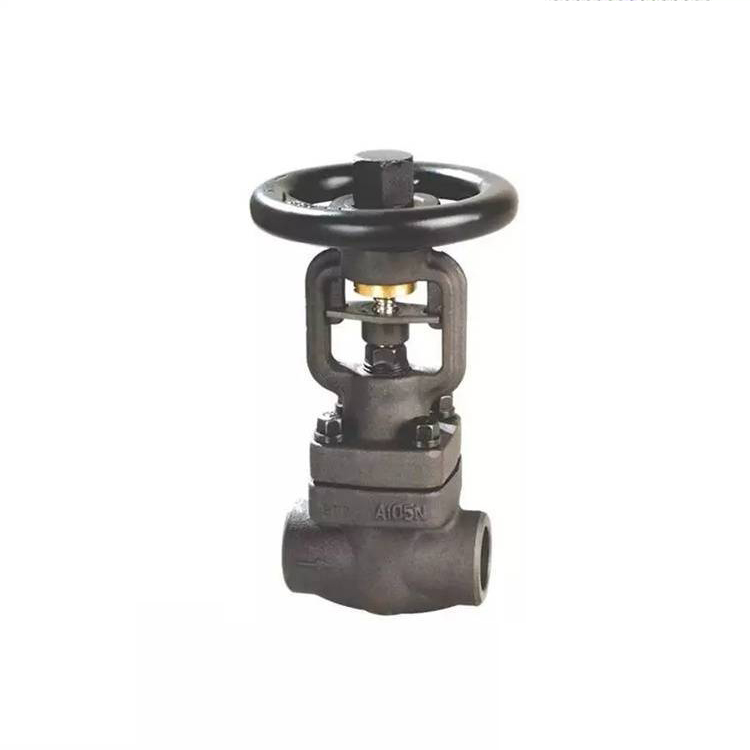

进口焊接锻钢截止阀

发布时间:2022-01-20 11:00

进口焊接锻钢截止阀的阀杆开启或关闭行程相对较短,而且具有可靠的切断功能,在开启和关闭过程中,由于阀瓣与阀体密封面间的摩擦力比闸阀小,因而耐磨,开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。通常在阀体和阀瓣上只有一个密封面,便于维修,在高温、高压介质的管路或装置上宜选用截止阀,如火电厂、核电厂、石油化工系统的高温、高压管路上,也可适用于水、蒸汽、油品、硝酸等介质



进口焊接锻钢截止阀应用


进口焊接锻钢截止阀的结构比闸阀简单,制造与维修都比较方便,它的密封面不易磨损及擦伤,密封性能好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。



进口焊接锻钢截止阀参数表


公称通径

DN15-DN50

公称压力

900LB-2500LB-4500LB

适用介质

水、油、蒸汽等

适用温度

-20-550

阀体材质

A105、不锈钢

连接方式

螺纹连接、对焊连接、承插焊连接

对焊尺寸标准

ANSI B16.25JB/T12224

螺纹尺寸标准

ANSI B16.20.1JB/T7306



进口焊接锻钢截止阀零部件材质

序号

零件名称

A105N(CS)

F22(CS)

F304/F304L(SS)

F316/F316L(SS)

1

阀体

A105N

A182 F22

A182  F304/F304L

A182  F316/F316L

2

阀瓣

A182 F430

A182 F304

A182  F304/F304L

A182  F316/F316L

3

阀杆

A182 F6A

A182 F22

A182  F304/F304L

A182  F316/F316L

4

垫片

304夹柔性石墨

316PTFE





5

阀盖

A105N

A182 F22

A182  F304/F304L

A182  F316/F316L

6

阀盖/螺栓

A193 B7

A193 B16

A193 B8

A193 BBM

7

圆柱销

A276 420

A182 F304

8

填料压盖

A276 410

A182  F304/F304L

A182  F316/F316L

8

9

活结螺栓

A193 B7

A193 B16

A193 B8

A193 BBM

10

填料压板

A105

A182 F11

A182  F304/F304L

11/13

螺母

A276-420

12

阀杆螺母

A194 2H

A1944

A194 8

A194 8M
