进口截止阀

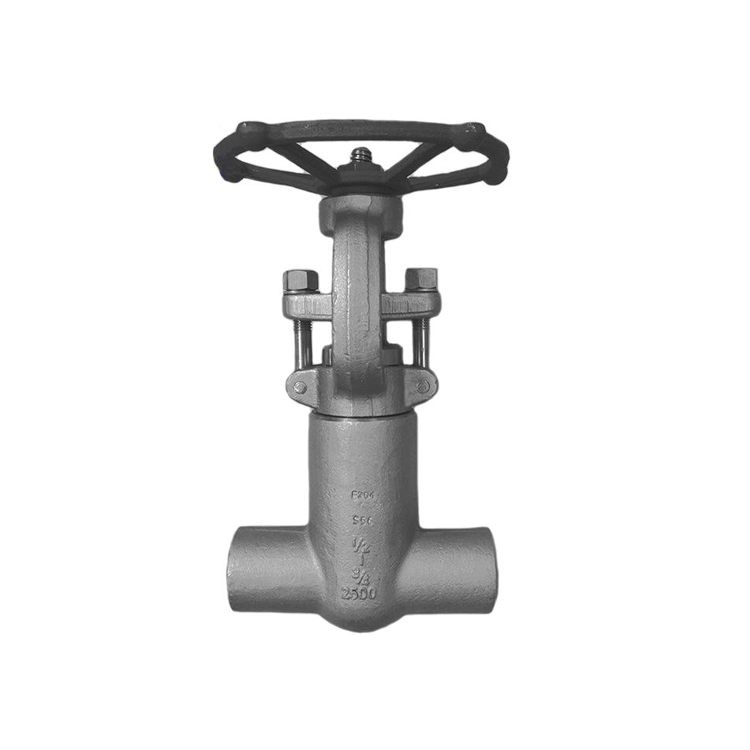

进口自密封截止阀

发布时间:2022-01-20 11:14

进口自密封截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于锻钢自密封截止阀的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能



进口自密封锻钢截止阀参数表



公称通径

DN15-DN50

公称压力

900LB-2500LB

适用介质

水、油、蒸汽等

适用温度

-20-550

阀体材质

A105、不锈钢

连接方式

螺纹连接、对焊连接、承插焊连接

对焊尺寸标准

ANSI B16.25JB/T12224

螺纹尺寸标准

ANSI B16.20.1JB/T7306



进口自密封锻钢截止阀零部件材质




序号

零件名称

A105N(CS)

F22(CS)

F304/F304L(SS)

F316/F316L(SS)

1

阀体

A105N

A182 F22

A182 F304/F304L

A182 F316/F316L

2

阀座

A276 420

A276 304

A276 304/304L

A276 316/316L

3

闸板

A182 F6A

A182 F304

A182 F304/304L

A182 F316/316L

4

垫圈

A105N

A182 F22

A182 F304/F304L

A182 F316/316L

5

活结螺栓

A193 B7

A193 B16

A193 B8

A193 BBM

6

阀盖

A105N

A182 F22

A182 F304/F304L

A182 F316/F316L

7

密封座

A105

A182 F304

A182 F304/304L

A182 F316/316L

8

密封环

316

A182 F304

A182 F304/304L

A182 F316/316L

9

圆柱销

A276 420

A182 F304

10

提升螺母

A194 2H

A1944

A194 B8

A194 8M
