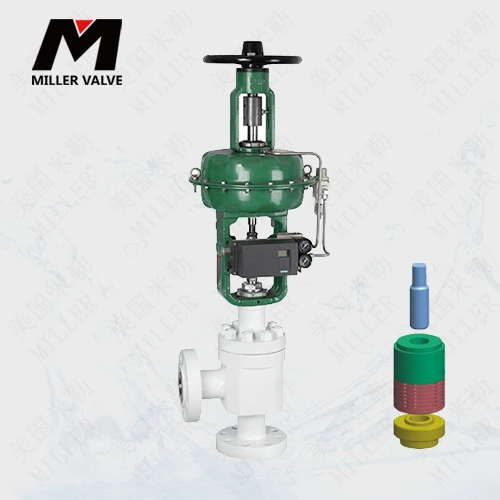

美国米勒进口气动角形调节阀是由一个90度直角阀体和气动执行器组成的。气动薄膜角形单座调节阀是一种顶导向结构的调节阀，阀体结构紧凑，流路通畅，压降损失小，流量大。阀芯导向面积大，抗震性好，调节阀配用多弹簧式薄膜执行机构，其结构紧凑，输出力大，该阀广泛适用于允许泄漏量小阀前后压差不大场合，控制高粘度介质及含有颗粒的流体和泥浆，闪蒸流体等，可避免结焦、堵塞，便于自净与清洗。PN220、PN320公称压力角形高压调节阀专为易产生气蚀高压系统设计的一种特殊阀门。
进口气动角形调节阀参数
|
公称通径 DN(mm) |
DN15~DN500 |
|
公称压力（Mpa） |
PN1.0~42MPa；ANSI 150LB~2500LB |
|
适用温度：(℃） |
-40~570℃ |
|
阀体形式 |
角型 |
|
连接形式 |
法兰式 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
阀芯形式 |
单座阀芯 |
|
流量特性 |
等百分比，线性 |
|
动作范围 |
直行程 |
|
泄露量Q |
0.01%×阀额定容量 |
|
基本误差 |
±1% |
|
回差 |
±1% |
|
死区 |
≤1%(可调) |
|
可调范围 |
50：1 |
|
配置执行机构 |
气动执行机构 |
|
控制方式 |
调节型(4～20mA控制) |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

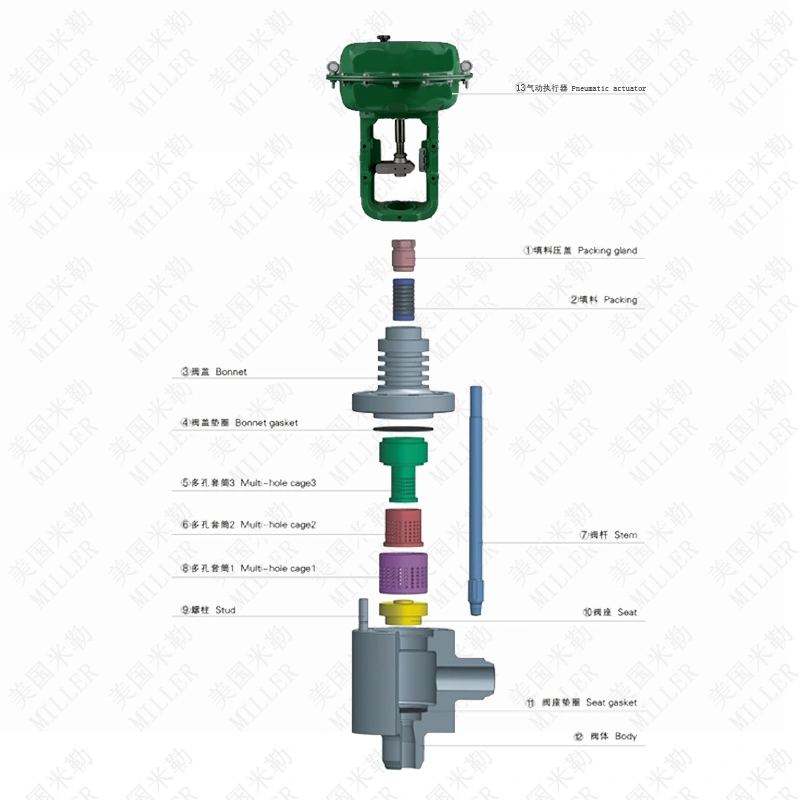

进口气动角形调节阀结构图

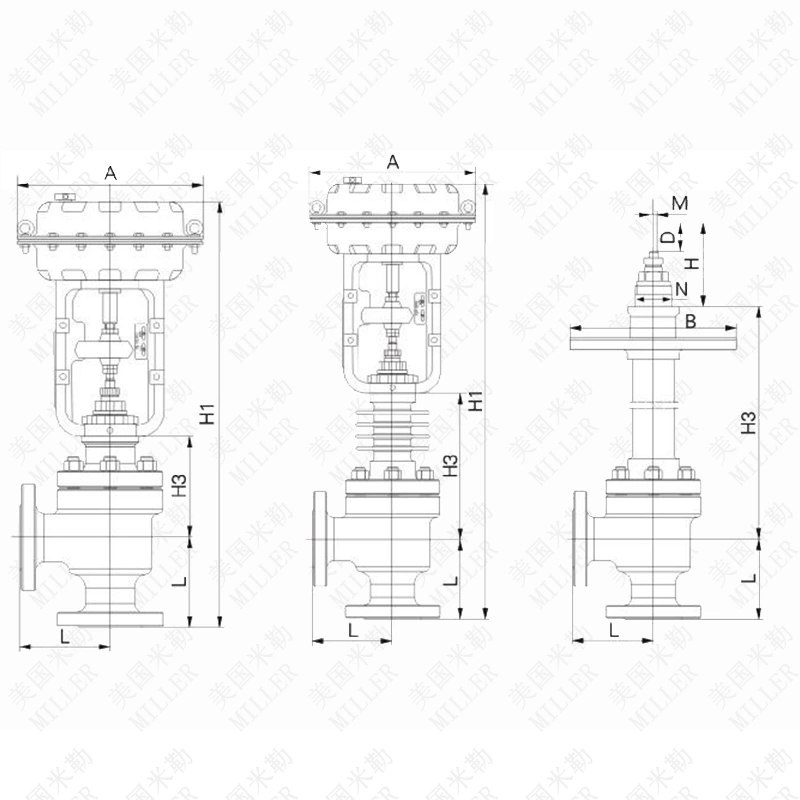

进口气动角形调节阀连接尺寸
|
阀门尺寸 (mm ) |
L |
A |
标准型 |
散热型 |
伸长型 |
|||||||
|
ANSI150 PN1.6 |
ANSI 300 PN4.0 |
ANSI 600 PN6.4 |
H3 |
H1 |
H3 |
H1 |
H1 H3-800 |
B |
||||
|
20 |
75 |
75 |
75 |
290 |
125 |
520 |
260 |
655 |
1301 |
290 |
||
|
25 |
75 |
75 |
75 |
290 |
125 |
520 |
260 |
655 |
1301 |
290 |
||
|
32 |
111 |
117 |
125 |
290 |
140 |
535 |
275 |
670 |
1301 |
290 |
||
|
40 |
111 |
117 |
125 |
290 |
149 |
616 |
319 |
786 |
1329 |
335 |
||
|
50 |
127 |
133 |
143 |
290 |
159 |
639 |
326 |
609 |
1354 |
370 |
||
|
65 |
138 |
146 |
156 |
365 |
188 |
780 |
388 |
980 |
1517 |
410 |
||
|
80 |
149 |
159 |
168 |
365 |
194 |
789 |
394 |
898 |
1517 |
440 |
||
|
100 |
176 |
184 |
197 |
365 |
234 |
854 |
413 |
1033 |
1517 |
490 |
||
|
125 |
200 |
-- |
-- |
485 |
270 |
1047 |
527 |
1307 |
1615 |
560 |
||
|
150 |
240 |
-- |
-- |
485 |
294 |
1071 |
554 |
1334 |
1615 |
630 |
||
|
200 |
300 |
-- |
-- |
485 |
331 |
1108 |
591 |
1371 |
1615 |
760 |
||
实际尺寸以代理商提供为准，更多尺寸请与代理商联系
