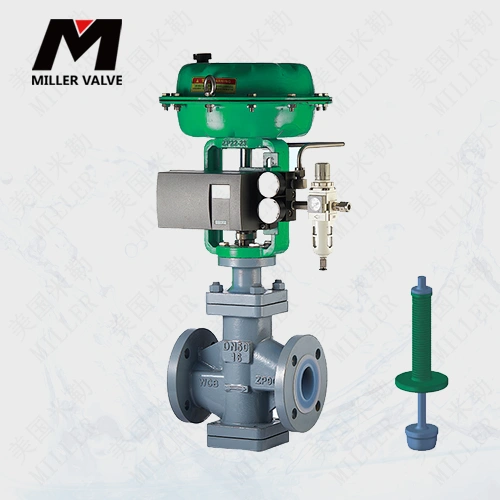

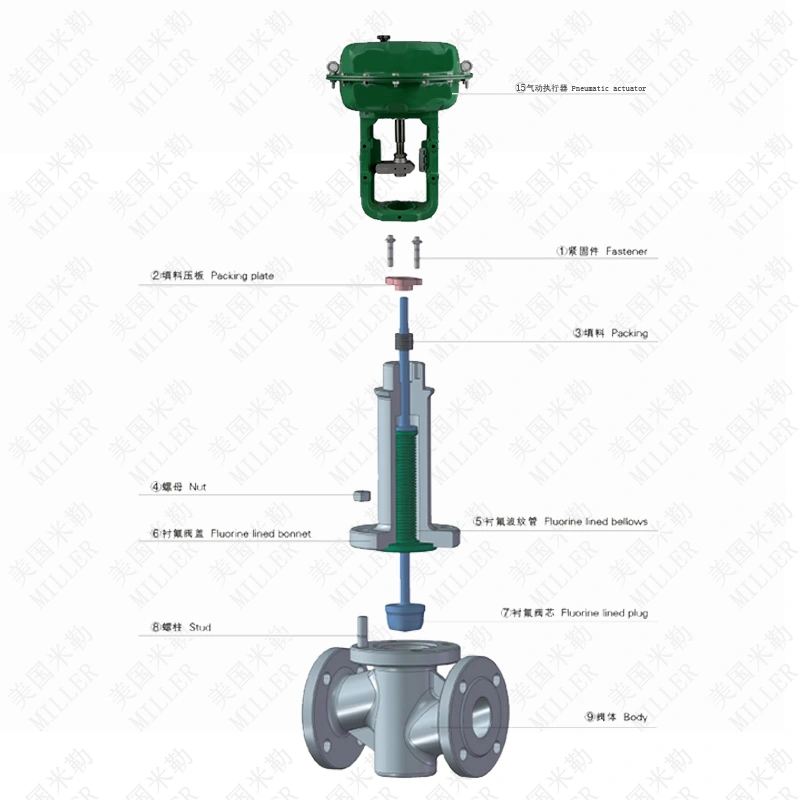

进口气动衬氟调节阀

公称压力（Mpa）

PN1.0~2.5MPa；ANSI 150LB

适用温度：(℃）

-40~180℃

阀体形式

S型

连接形式

法兰式

密封填料

PTFE

阀芯形式

单座阀芯

流量特性

等百分比，线性

动作范围

直行程

泄露量Q

0.01%×阀额定容量

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

50：1

配置执行机构

气动执行机构

控制方式

调节型(4～20mA控制)

供气压力

0.4～0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

作用形式

气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

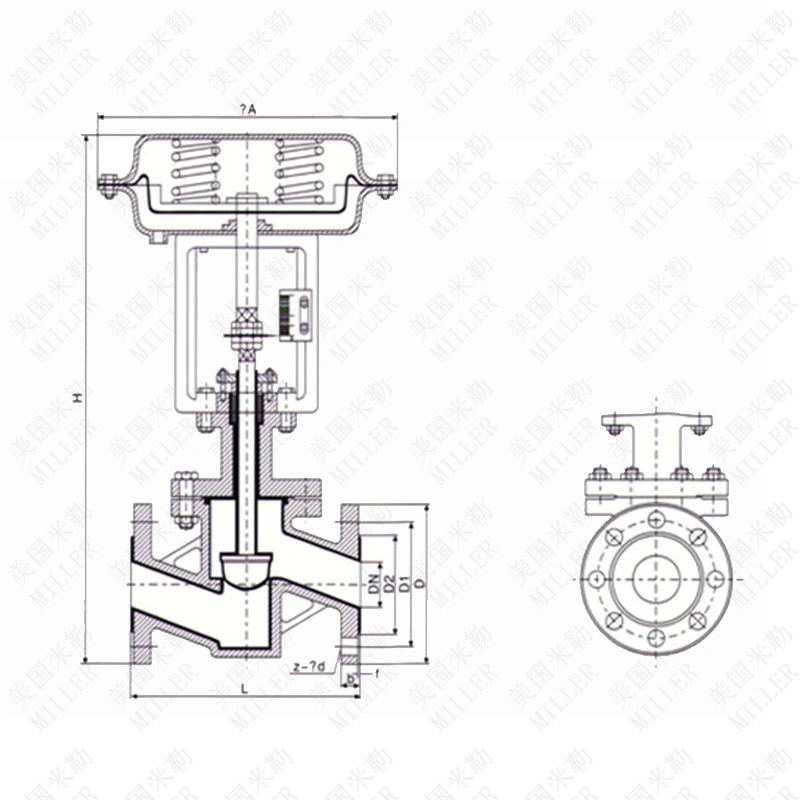

DN(mm)

PN1.0       PN1.6

L

D

D1

D2

f

b

Z—φd

φA

H

15

130

95

65

45

2

14

4—φ14

282

487

20

150

105

75

55

2

16

4—φ14

282

487

25

160

115

85

65

2

16

4—φ14

282

493

32

180

135

100

78

2

18

4—φ18

282

524

40

200

145

110

85

3

18

4—φ18

308

530

50

230

160

125

100

3

20

4—φ18

308

538

65

290

180

145

120

3

20

8—φ18

394

686

80

310

195

160

135

3

22

8—φ18

394

706

100

350

215

180

155

3

22

8—φ18

394

726

125

400

245

210

185

3

24

8—φ18

498

969

150

480

280

240

210

3

24

8—φ23

498

969

200

600

335

295

265

3

26

8—φ23

498

1009

250

622

390

350

320

3

28

12—φ23

620

1353

300

698

440

400

368

4

28

12—φ23

620

1390
