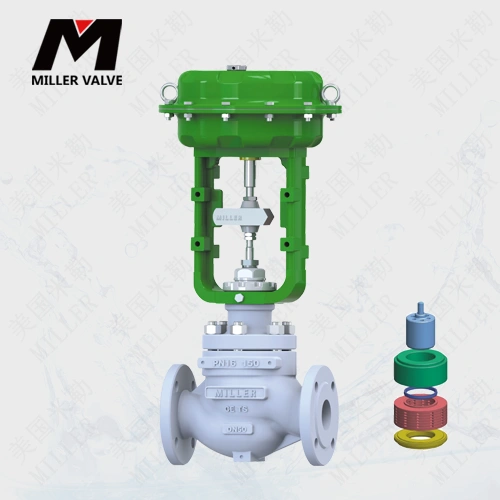

进口气动调节阀

进口气动高压调节阀

发布时间:2022-09-09 16:37





美国米勒进口气动高压调节阀是一款专门为高压工况开发的调节阀,采用平衡式迷宫调节阀,迷宫式阀笼结合平衡式阀芯设计。迷宫式套筒由同多个同轴表面分布着迷宫曲径的圆柱碟片组成。根据介质工艺参数不同,设计不同的迷宫曲径规格与叠合层数组成阀笼,阀笼将总的流道分成许多细小的迂回甚至台阶状分布的节流流道,迫使流体不断地改变流向与流通面积逐步降低流体的压力以达到预防闪蒸空化的发生,延长阀内件的使用寿命。采用平衡式套筒阀芯,阀芯与阀座的紧密配合确保了极低的泄漏。此种阀内件适合于各种易产生阻塞流动造成汽蚀的工况。

进口气动高压调节阀参数

公称通径 DN(mm)

DN15~DN600

公称压力(Mpa

PN1.6~42MPaANSI 150~2500LB

适用温度:(℃)

-40~570

阀体形式

S

连接形式

法兰式  内螺纹   焊接

密封填料

PTFEPPL 柔性石墨填料等

阀芯形式

平衡式迷宫阀芯

流量特性

曲线特性

动作范围

直行程

泄露量Q

0.01%×阀额定容量

基本误差

±1%

回差

±1%

死区

1%(可调)

可调范围

501

配置执行机构

气动执行机构

控制方式

调节型(420mA控制)

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

进口气动高压调节阀结构图


进口气动高压调节阀连接尺寸

阀门尺寸

          L

H2

A

标准型

散热型

伸长型

150LB

300LB

600LB

H3

H1

H3

H1

H1

H3=800

B

20

184

194

206

52

290

131

477

266

612

1226

290

25

184

197

210

52

290

131

477

266

612

1226

290

32

200

210

220

55

290

146

492

281

627

1226

290

40

222

235

251

66

290

170

538

303

671

1246

335

50

254

267

286

76

290

177

545

312

680

1246

370

65

276

292

311

93

365

218

660

343

785

1367

410

80

298

317

337

100

365

225

667

350

792

1519

440

100

352

368

394

115

365

233

675

358

800

1519

490

125

403

425

460

130

475

285

870

440

1025

1536

560

150

451

473

508

145

475

300

885

455

1060

1536

630

200

543

568

610

185

475

334

920

489

1075

1536

760

250

673

700

770

235

590

475

1245

675

1445

--

--

300

737

775

819

240

590

490

1260

690

1460

--





实际尺寸以代理商提供为准,更多尺寸请与代理商联系
