进口球阀

进口不锈钢法兰球阀

发布时间:2022-09-09 15:43


美国米勒B50F系列不锈钢法兰球阀也叫浮动式法兰球阀,
球体是浮动的,在介质压力作用下,球体产生一定的位移并紧压在出口端的密封面上,保证出口端密封。在各种阀门中,球阀的流动阻力较小,球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。阀座密封有软密封和硬密封可选。



进口不锈钢法兰球阀参数



公称通径:DN15-DN200(1/2"-8")

阀体材质:不锈钢SS304 / SS316 / SS316L

公称压力:1.6Mpa / 2.5Mpa /4.0Mpa / 6.4Mpa

阀杆材质:不锈钢

适用温度:-10℃~250℃

球芯材质:不锈钢

适用介质:水 / 油品 / 气体

阀座材质:PTFE四氟乙烯 / PPL / 硬密封

设计原理:唇式密封技术

防火标准:API 6FA;API 607;JB/T 6899

设计制造:GB/T 12237;ASME B16.34;API608

结构长度:GB/T 12221;ASME B16.10;API 6D

法兰标准:GB/T 9113;ASME B16.10

检验试验:GB/T 19672;API 598

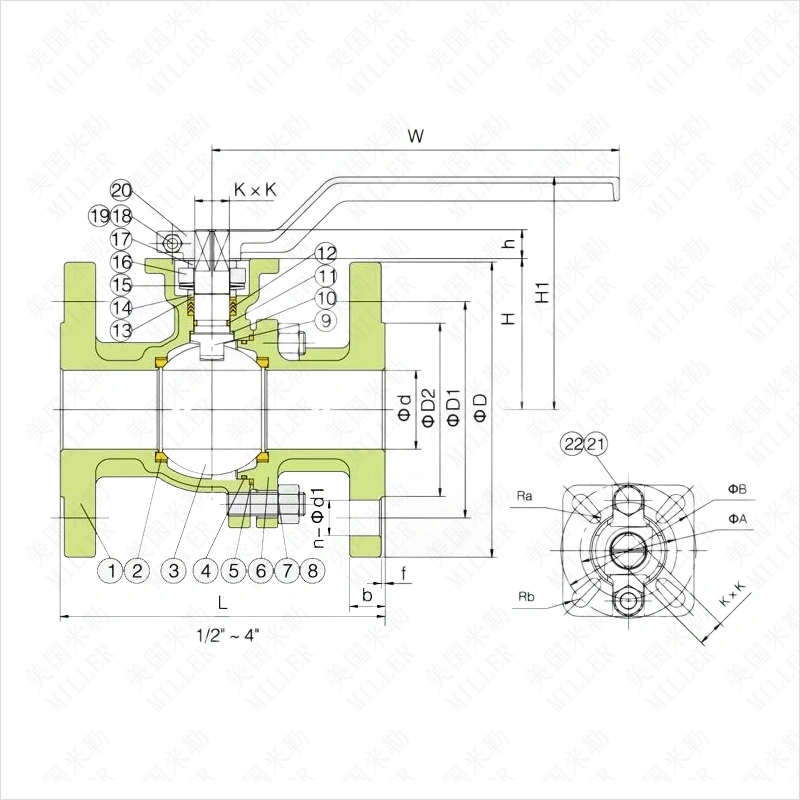

进口不锈钢法兰球阀零部件




NO.

PARTS

MATERIALS



1

BODY

1.0619

1.4308

1.4408

2

SEAT

PTFE

3

BALL

1.4308

1.4308

1.4408

4

O-RING

FPM

5

GASKET

PTFE

6

BONNET

1.0619

1.4308

1.4408

7

BOLT

304

8

NUT

304

9

STEM

304

304

316

10

STEM WASHER

PTFE+25%GF

11

O-RING

FPM

12

PACKING

PTFE

13

WEAR WASHER

PTFE+25%GF

14

GLAND

304

15

DISC SPRING

304

16

GLAND FLANGE

304

17

STOPPER

304

18

HEX SOCKET BOLT

304

19

NUT

304

20

HANDLE

WCB/CF8

21

BOLT

304

22

NUT

304



进口不锈钢法兰球阀连接尺寸

ize

LBS

d

L

D2

D1

D

H1

H

W

f

b

kxk

ø B

Rb

n

Ød1

1/2"

150

15

108

34.5

60.3

90

78

34

148

2

11.2

11

42

4

4

16

3/4"

150

20

117

42.9

69.9

100

80

35

148

2

11.2

11

42

4

4

16

1"

150

25

127

50.8

79.4

110

88

45

148

2

12

11

42

4

4

16

1-1/4"

150

32

140

63.5

88.9

115

100

50

170

2

12.7

14

50

5

4

16

1-1/2"

150

38

165

73

98.4

125

122

60

230

2

14.3

17

70

6

4

16

2"

150

50

178

92.1

120.7

150

130

68

230

2

15.9

17

70

6

4

19

2-1/2"

150

65

190

104.8

139.7

180

148

86

230

2

17.5

17

70

6

4

19

3"

150

78

203

127

152.4

190

167

96

310

2

19.1

22

102

8

4

19

4"

150

100

229

157.2

190.5

230

188

117

310

2

23.9

22

102

8

8

19

5"

150

125

356

185.7

215.9

255

246

141

500

2

23.9

22

125

10

8

22

6"

150

150

394

215.9

241.3

280

288

172

645

2

25.4

27

125

10

8

22

8"

150

200

457

269.9

298.5

345

329

213

845

2

28.6

27

125

10

8

22

10"

150

250

533

323.8

362

406

396

255

1335

2

30.2

36

140

14

12

25
