进口球阀

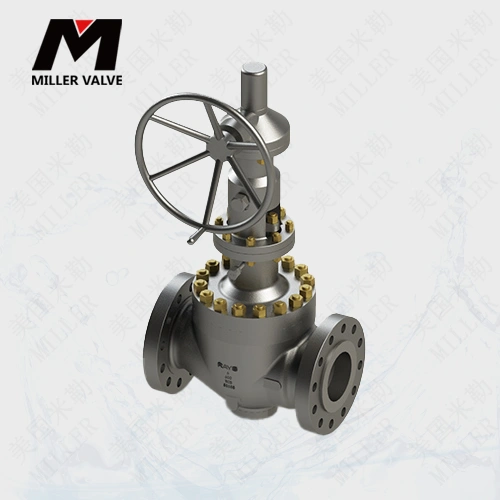

进口轨道球阀

发布时间:2022-09-09 14:58


美国米勒轨道球阀是一款创新型以顶装式设计的MILLER(单阀座提升阀杆式)球阀可以实现对流体双方向的严密关断,在流体压力来自推动阀球压向阀座的方向时,所有的压差会使阀球紧紧压向阀座。阀球密封表面首先与阀座内的软性密封材料接触,然后随着阀球继续压紧阀座,阀座内包裹着软性密封材料的金属唇会形成次级金属密封。当流体压力来自推动阀球远离阀座端时,阀门实现严密关断的原理如下(如图所示)。阀球的中心线到耳轴底部的距离与阀体(阀座)中心线到耳轴底部的距离的公差被严格控制。耳轴底部的形状被加工成圆球面,半径为R。当阀门关闭时,阀杆下降,阀杆底部的楔型面如图所示给阀球施加了推力。阀球在阀杆的作用力下被压向阀座时,阀球的中心线和阀座的中心线仍然保持一致,因为耳轴底部的形状使阀球实际上是滚动压向阀座。因此,阀球密封面压向阀座的力量是均匀一致的,首先与软密封材料接触,然后可靠地接触到金属密封唇。手轮的力量可以通过阀杆底部的一定的楔型角度传递足够的推力给阀球以此达到在全压差情况下的严密密封效果。MILLER阀门的阀球在旋转时与阀座完全没有接触。因为在转动前阀球已脱离阀座。显然,阀球上与阀座不接触的部分不会影响密封或损伤密封,也不会在阀门操作中产生额外的阻力而需要执行机构克服。所以,只有在阀门关闭时与阀座接触的部分才需要有足.够的耐腐蚀性租抗磨损性能以保证阀门长寿命的密封效果。另一个写MILLER阀门长时间严密密封紧密相关的因素是,当阀球旋转后,其压向阀座的压力取决孑手轮或执行机构的分量不超过最大允许值)。所以执行机构的力量即便在阀座因为管线内杂质或其他因素损伤的情况下仍然可以提供良好的密封,而不像其他球阀只能靠修理阀门或忍受泄漏的存在。

进口轨道球阀参数

公称通径:DN25-DN700(1"-28") 公称压力:1.6Mpa-42Mpa(150LB-2500LB)
适用温度:-196℃~425℃ 适用介质:水、油、气、酸、烷、烃类等及不洁介质
阀体材质:碳钢、不锈钢、合金钢 球体材质:不锈钢、锻不锈钢
密封面:合金钢、硬质合金 阀杆材质:铬不锈钢、铬锰钢
连接方式:法兰连接 防火要求: API 6FA;API 607
设计标准:ASME B16.34;API 6D;GB/T 19672 结构长度:ANSI B16.10;API 6D;GB12221
法兰尺寸:ASME B16.5;GB/T 9113;HG/T 20592 试验标准:API 598;API 6D;GB/T13927

进口轨道球阀零部件

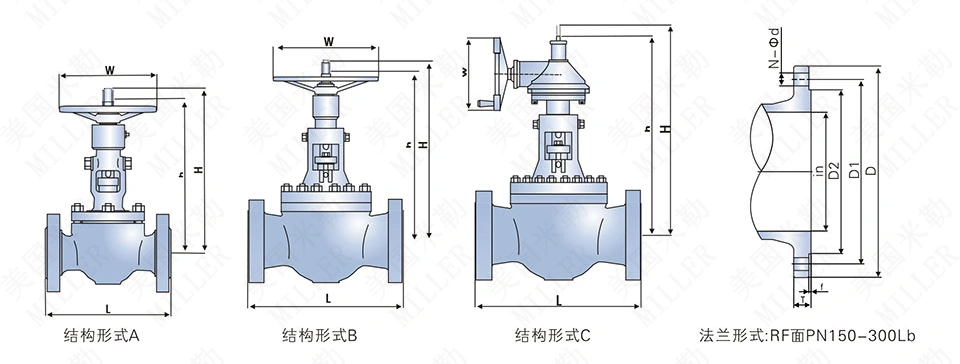

进口轨道球阀连接尺寸






                                                                                                                                                       150LB

DN

25

40

50

65

80

100

150

200

250

300

350

400

450

500

In

1"

1 1/2"

2"

2 1/2"

3"

4"

6"

8"

10"

12"

14"

16"

18"

20"

结构

A

A

A

A

A

B

B

B

C

C

C

C

C

C

L

216

216

216

241

282

305

403

502

673

762

825

902

991

991

H

285

325

345

385

445

485

620

710

850

1050

1230

1520

1610

1680

h

255

290

305

340

400

430

560

630

770

970

1130

1400

1470

1520

W

160

200

200

250

250

300

350

450

350

400

450

600

650

700
