进口球阀

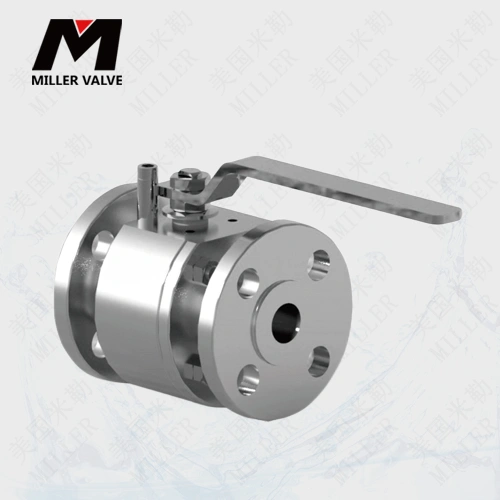

进口高压法兰球阀

发布时间:2022-09-09 15:46


美国米勒B50高压球阀系列是一款整体锻件的球阀,它的特点是密封性能好,磨擦系数低,操作力矩小、多种阀座材料、耐压高、适应范围广。阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。 开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。适用介质:水、气、油品、天然气和酸碱腐蚀性介质。 适用温度:-196~550℃ 驱动方式:手动、气动、电动、液动等。



进口高压法兰球阀参数

公称通径:DN10-DN100 / 3/8"-10"

阀体材质:A105 / F304 / F316 / F316L

公称压力:16Mpa,42Mpa / 800LB-2500LB

球体材质:SS304 / SS316 / SS316L

适用温度:-40~350

密封圈:PTFE/RPTFE/PPL/PEEK/NYLON/硬密封

适用介质:水、油、气

连接端:ANSI B16.5 / DIN 2545

设计制造:BS5351 / MSS SP-118

检验试验:API598 / GB/T13927 / JB/T9092

进口高压法兰球阀零部件


No.

NAME

1

Body

2

Lateral

3

Ball

4

Stem

5

Seat

20

Body seal

30

Body gasket

35

Packing

40

Bolt

48

Stem nut

57

Stem trust washer

80

Lever

81

Stem bushing

82

Stop pin

85

Spring washer
