进口液压高压球阀丨进口球阀品牌

发布时间:2022-09-09 14:59

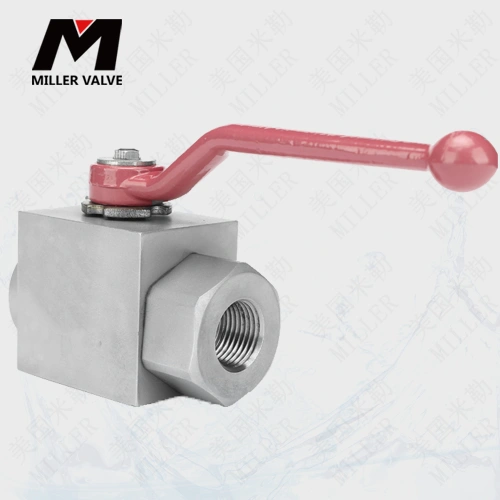

美国米勒MK2系列高压液压球阀是一款用于液
压系统管路或集成系统中,控制工作介质的流通和截止。高压液压球阀主要由阀体、球体、阀杆、手柄和密封装置组成。阀体采用钢质锻件,表面镀铬,镀黄锌。压力范围可达500bar,适用于温度-40℃~200℃的水、油、气等介质中

进口高压液压球阀参数



公称通径:DN4-DN50(1/2"-2") 阀体材质:A105  304  316
公称压力:1.6Mpa ~ 50Mpa 阀杆材质:不锈钢
适用温度:-40℃~200℃ 球芯材质:不锈钢
适用介质:液压油  气体 阀座材质:PTFE  四氟乙烯   PEK



进口高压液压球阀零部件




Pos.

Eng lish

German

French

ltalian

Spanish

1

fixing screw

Befestigungsschraube

vis de fixation

vite di fissaggio

tornillo de ajuste

2

flow indicator

Durdhflussanzeige

indicateur de débit

indicatore di direzione del flusso

indicador de flujo

3

lever, handle

Handgriff

levier

leva

palanca

4

snap ring

Sprengring

circlip

anello elastico

anillo de retencion

5

stopping disk

Anschlagscheibe

rondelle de butee

rondella d'arresto

disco de cierre

6

stem

Schaltwelle

arbre

perno di manovra

vastago

7

stop pin

Anschlagstift

pion d'arret

perno d'arresto

perno de tope

8

back-up ring

Stutzring

bague d'appui

rondella d'appoggio

anillo de refuerzo

9

o-ring

O-ring

joint torique

O-ring

O-ring

10

washer

Anlaufscheibe

rondelle de calage

disco d'appoggio

arandela

11

adapter

Anschluss

adaptateur

adattatore

conexion

12

O-ring

O-ring

joint torique

O-ring

O-ring

13

body

Gehause

corps

corpo

cuerpo

14

ball seat

Dichtelement

siege de boisseau

guarnizione della sfera

asiento de bola

15

ball

Kugel

boisseau

sfera

bola ! esfera

进口高压液压球阀尺寸


 Type

I

B

H

h

m

v

sw

K

H1

H2

Lever

MK2*DN4

40

26

47

33

13.5

11

9

115

-

82

Zn

MK2*DN6

40

26

47

33

13.5

11

9

115

-

82

Zn

MK2*DN8

40

26

47

33

13.5

11

9

115

-

82

Zn

MK2*DN10

43

32

52

38

17.5

11

9

115

-

86

Zn

MK2*DN13

48

35

54

40

19

11

9

115

-

89

Zn

MK2*DN16

48

38

63

46

19

13

12

160

-

106

AI

MK2*DN20

62

49

75

57

24.5

14

14

200

79

-

Zn

MK2*DN25

66

58

83

65

29.5

14

14

200

87

-

Zn

MK2*DN25

74

70

88

70

34.5

14

14

200

92

-

Zn

MK2*DN25/32

66

58

83

65

29.5

14

14

200

87

-

Zn

MK2*DN25/40

66

58

83

65

29.5

14

14

200

87

-

Zn

MK2*DN25

70

55

78

60

26

14

14

171

-

129

Zn
