进口球阀

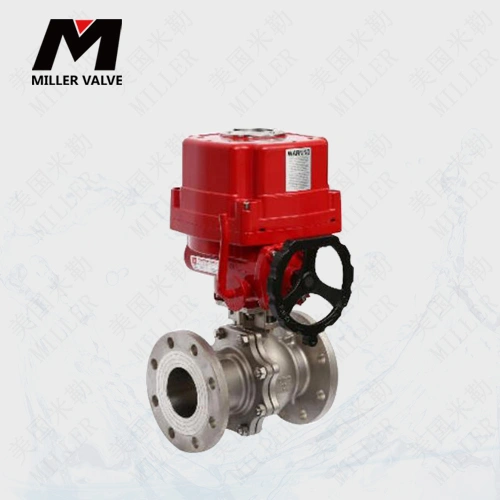

进口电动法兰球阀

发布时间:2022-08-30 14:36



美国米勒EB50F系列电动法兰球阀是一种以电为动力源的电动执行器驱动球阀的90°行程来控制阀门的开和关,具有流通能力大、结构紧凑、密封性能好、寿命长等特点,经济实用、易于维护。广泛应用于石油、 化工、天然气、电力、冶金、食品、制药等要求严密切断的场合,也可适用于水、蒸汽、油品、液化气、天然气、煤气等介质。另外可根据客户的需求选择防火型、特殊硬化处理型,提供更安全、更广泛的应用。

EB50F进口电动法兰球阀参数






公称通径 DN(mm)

DN15~DN200

允许压差(MPa)

≤公称压力

阀体形式

二片式

公称压力

PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB

连接形式

法兰式

密封填料

PTFE、PPL 柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

0~90°、0~360°

泄露量Q

按API598,小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

250:1

配置执行机构

可配MOL、MHQ等系列角行程电动执行机构

电源电压

AC220V、110V、DC24V  AC380V、414V

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

防爆等级

ExdⅡ BT4,ExdⅡ CT6

防护等级

IP65、IP67、可定制IP68

电源接口

2* PF 1/2”2* PF 3/4”



EB50F进口电动法兰球阀零部件






NO.

Parts
names

Materials



c

p

R

1

Left Body

A216-WCB

A351-CF8

A351-CF8M

2

nut

A194-2H

A276-304

A276-316

3

shim

PTFE/Graphite metal composite pad

4

bolt

A193-B7

A276-304

A276-316

5

body

A216-WCB

A351-VF8

A351-CF8M

6

seat

PTFE/NYLON/Para polyphenylene/Cemented carbide

7

ball

A182-F304

A182-F304

A182-F316

8

stem

A276-410

A276-304

A276-316

9

shim

A276-304

A276-304

A276-316

10

filler

PTFE/Flexible graphite

11

bushing

PTFE COMPOSITE BEARING

12

cover

A216-WCB

A351-CF8

A351-CF8M

13

bolt

A194-2H

A276-304

A276-304

14

bolt

A194-2H

A276-304

A276-304

15

connect bracket

A351-CF8

A351-CF8

A351-CF8

16

bolt

A194-2H

A276-304

A276-304

17

connect bushing

A351-CF8

A351-CF8

A351-CF8

18

pneumatic actuator

MHQ series



EB50F进口电动法兰球阀外形尺寸


公称通径

A

ΦD1

N-Φd

H1

H2

H

L

L2

L3

DN15

65

Φ85

4-Φ13

72

70

510

53.5

216

136.5

DN20

65

Φ85

4-Φ13

72

70

510

53.5

216

136.5

DN25

65

Φ85

4-Φ13

72

70

510

53.5

216

136.5

DN32

80

Φ100

4-Φ18

80

75

530

53.5

216

136.5

DN40

90

Φ110

4-Φ18

100

95

560

53.5

216

136.5

DN50

100

Φ125

4-Φ18

107

100

585

53.5

216

136.5

DN65

105

Φ145

4-Φ18

108

105

610

53.5

216

136.5

DN 80

120

Φ160

8-Φ18

127

125

630

81

276

140

DN100

140

Φ180

8-Φ18

145

140

670

81

276

140

DN125

170

Φ210

8-Φ18

170

170

715

82

276

140

DN150

195

Φ240

8-Φ23

185

180

757

100

276

140

DN200

240

Φ295

8-Φ23

215

210

807

100

276

140
