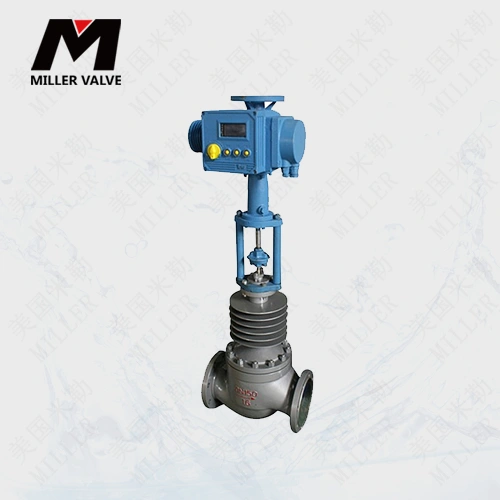

进口电动高温调节阀

进口电动高温调节阀

进口电动高温调节阀


进口电动高温调节阀

  进口电动高温调节阀产品概述

  进口电动高温调节阀是由2SB6系列(MILLER5系列)电子式电动执行机构和高温调节阀体组成,由2SB6系列(或者(MILLER5系列)电动执行器和精小型调节阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

  电子式电动高温调节阀调节机构采用平衡式阀塞结构,电子式电动高温调节阀具有阀稳定性好,不易震动,噪音低,对温度敏感性小,允许使用压差不大、温度较大等特点。电子式电动高温调节阀广泛使用于流量大,温度高,泄漏量要求不严格的场合。


  进口电动高温调节阀主要技术参数

(仅供参考)
公称通径(DN) G3/8"、1/2"、G3/4"、G1"
阀座直径(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
额定流量系数KV 0.025 0.05 0.08 0.12 0.2 0.32 0.5 0.8 1 1.4 1.55 1.85 2.23
允许压差(MPa) ≤公称压力
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性 等百分比
额定行程(mm) 8 10 12
阀盖形式 标准型(-17~+250℃)、高温型(+250~+550℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
配置执行器类别 2SB6系列、MILLER5系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

  阀体

阀体形式 直通铸造球型阀
公称通径 DN25~300mm
公称压力 PN1.6、2.5、4.0、6.4
法兰标准 ANSI   GB/T9113、 JB/T79
连接形式 法兰(FF RF RTJ)、焊接(SW BW)
阀盖形式 高温型+230~+450℃、超高温型+230~+560℃
压盖型式 螺栓压紧式
密封填料 金属石墨缠绕垫片、柔性石墨、碳纤维填料

  ● 阀内件
阀芯形式 单座、笼式、套筒阀芯
流量特性 线性、等百分比
  ● 执行机构
执行器型号 2SB6系列、MILLER系列
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%


进口电动高温调节阀主要内部结构图


电动高温调节阀 主要内部结构图


进口电动高温调节阀主要零件材料


1 阀体 WCB CF8 CF8M CF3M
2 阀座、套筒 304 304 316 316L
3 阀芯 304 304 316 316L
4 导向套、并帽 304 304 316 316L
5 阀盖 WCB CF8 CF8M CF3M
6 阀杆 304 304 316 316L
7 散热片 304 304 316 316L
8 填料 PTFE/柔性石墨
9 弹簧 65Mn 304 316 316L
10 螺母 304 304 316 316L



进口电动高温调节阀主要性能指标


项目 指标值
基本误差% 配2SB6±2.5; 配MILLER5±1.0
回差% 配2SB6±2.5; 配MILLER5±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1



进口电动高温调节阀 额定流量系数Kv、允许压差


公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 dN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 单座 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
笼式 9 15 23 35 59 95 148 236 355 568 885 1260
套筒 10 16 25 40 63 100 155 250 370 580 900 1300
额定行程(mm) 16 25 40 60 100
允许压差(MPa) 单座 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.28
笼式 5.8 5.0 4.9 4.3 3.0 3.7 3.5 3.1 2.8 2,8 2.4 2.0
套筒 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
