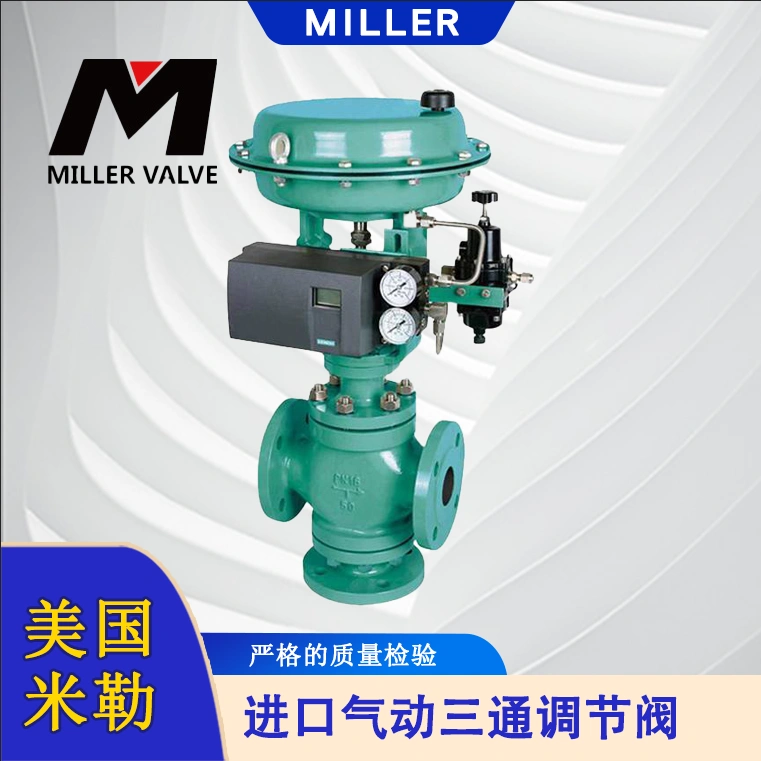

进口气动三通调节阀

进口气动三通调节阀

进口气动三通调节阀

进口气动三通调节阀

  进口气动三通调节阀参数说明:

阀体类型:

三通式

上阀盖型式:

常温标准型 高温散热型 低温伸长型

温度范围:

-196℃~570℃

阀杆密封型式:

普通式标准填料密封 高温型填料密封 波纹管密封

标准泄漏等级:

CLASS IV(标准型,金属阀座)

流量特性:

等百分比 直线

与管道连接方式:

法兰式 对焊式

可调比:

50:1


  进口气动三通调节阀产品详情:

  气动三通调节阀由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜执行器具有高度低、重量轻、安装维修简便等优点。气动三通调节阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。气动三通调节阀应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节,一台三通阀可代替两台单座阀或双座阀使用,占据空间体积小,节省安装管道及费用。气动三通控制阀广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。

  进口气动三通调节阀结构特点:

  1.气动三通控制阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA ?DC或4-20mA ?DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀芯开度位移,达到对流体介质的工艺参数精确调节控制

  2.气动三通控制阀按作用模式可分;正作用:气闭式(当信号压力增大时阀位向下位移),《B型》

  反作用:气开式(当信号压力增大时阀位向上位移),《K型》

  3.三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯,采用阀芯侧面导向与阀座内表面导向和上衬套导向,因此导向面积大,工作可靠。流体对阀芯作用方向都处于流开状态,故阀工作性能稳定。

  4.三通控制阀有三通合流式调节阀(把两种流体经三通阀混合成一种流体)和三通分流式调节阀(把一种流体经三通阀分成两路流出)两种形式。当公称通径DN≤80mm和压差较小的场合时,分流阀可以采用同口径的合流阀代替。流量特性有直线性、抛物线性两种。

  5.三通调节阀它可以代替二台同时使用的二通调节阀,起分流或合流作用及两相调节配比作用。

  产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN25~300mm;适用流体温度有-40~+450℃;按温度高低配用不同阀盖可分常温型、高温型两种。

  进口气动三通调节阀执行机构技术参数:

有效面积cm2

350

350

560

900

1600

行   程mm

16

25

40

60

100

弹簧范围KPa

20~100、40~200、80~240、20~60、60~100

操作方式

普通型、带手动手轮操作型(侧装式、顶装式)


  订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的进口气动三通控制阀产品内容有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
