进口蝶阀

进口支耳式蝶阀

发布时间:2019-12-05 10:49

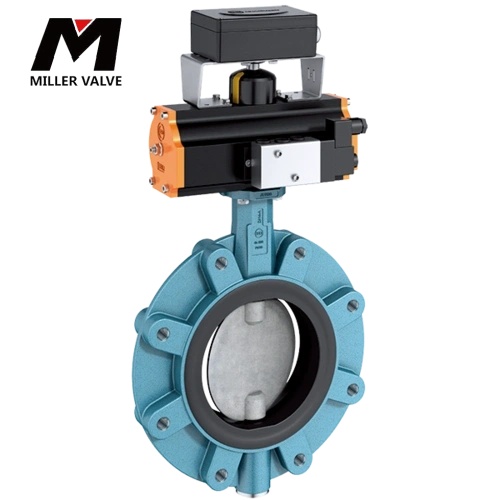

进口支耳式蝶阀

进口支耳式蝶阀

  支耳式蝶阀的产品详情:

  进口支耳式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。


  支耳式蝶阀产品特点:


  1、阀体和阀板精加工,扭矩小,使用寿命长

  双半轴传动,自动对中技术,保证阀门密封

  3、阀板与阀轴采用花键连接,有效避免介质与阀轴及阀板的接触,有效地减低阀门扭矩,提高了阀门使用寿命

  4、可安装在任意位置,免维护;可拆卸,材料可以循环使用

  5、环氧树脂喷涂,喷涂厚度≥125微米,有效地外表防腐处理,提高阀门整体使用寿命。

  6、应用行业:火电、化工、水处理、食品行业、市政工程、气体处理.

  支耳式蝶阀技术参数


  阀体材料:铸铁、碳钢、不锈钢

  密封圈材料:天然橡胶(NR)-20℃~+85℃

  乙丙橡胶(NBR)-40℃~+125℃

  丁腈橡胶(EBR)-20℃~+82℃

  硅橡胶(SI)-70℃+150℃

  氟橡胶(VITON)-23℃~+150℃

  氟丁橡胶(CR)0~+80℃

  丁基橡胶(IIR)-40~+100℃

  聚四氟乙稀塑料(PTFE)+10℃~+150℃


  采用标准


  设计制造:API609-89

  结构长度:本厂标准

  配对法兰:ANSIB16.1-89ANSIB16.5-92

  检查和试验:API609-89

  适用介质:淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。

公称通径DN d l H H1 H2 Do n-M(螺纹孔)
mm In
50 2 52.9 42 210 161 80 120.5  4-5/8
65  21/2 64.5 44.7 225 175 89 139.5  4-5/8
80 3 78.8 45.2 235 181 95 152.5  4-5/8
100 4 104 52.1 250 200 114 190.5  8-5/8
125 5 123.3 54.4 265 213 127 216  8-3/4
150 6 155.6 55.8 276 226 139 214.5  8-3/4
200 8 202.5 60.6 320 260 175 298.5  8-3/4
250 10 250.5 65.6 355 292 203 362  12-7/8
300 12 301.6 76.9 400 337 242 432  12-7/8

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
