进口气动调节阀

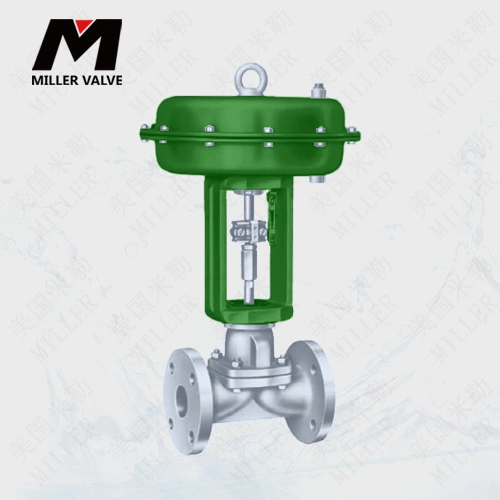

进口气动隔膜调节阀

发布时间:2022-09-09 16:32



美国米勒气动隔膜阀是一款由隔膜阀和气动执行机构两部分组成,它以压缩空气为动力,实与对工艺管道中流体介质流量的调节。由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑,故气动隔膜调节阀具有阻力小、流量大、无外漏和方便可靠、防火防爆的优点,广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颗粒、带纤维以及有毒和不允许污染的介质的流量调节。

进口气动隔膜调节阀参数

公称通径 DN(mm)

DN15~DN300

公称压力(Mpa

PN1.0~2.5MPaANSI 150

适用温度:(℃)

-30~150

阀体形式

S

连接形式

法兰式  内螺纹

密封填料

PTFE

阀芯形式

膜片

流量特性

进似快开特性

动作范围

直行程

泄露量Q

0.01%×阀额定容量

基本误差

±1%

回差

±1%

死区

1%(可调)

可调范围

501

配置执行机构

气动执行机构

控制方式

调节型(420mA控制)

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

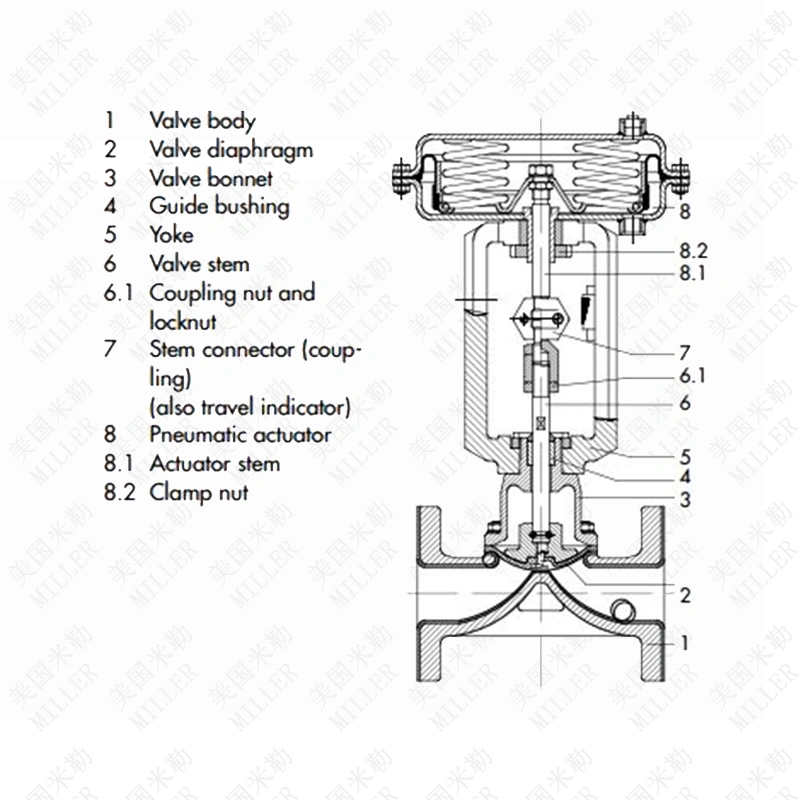

进口气动隔膜调节阀结构图

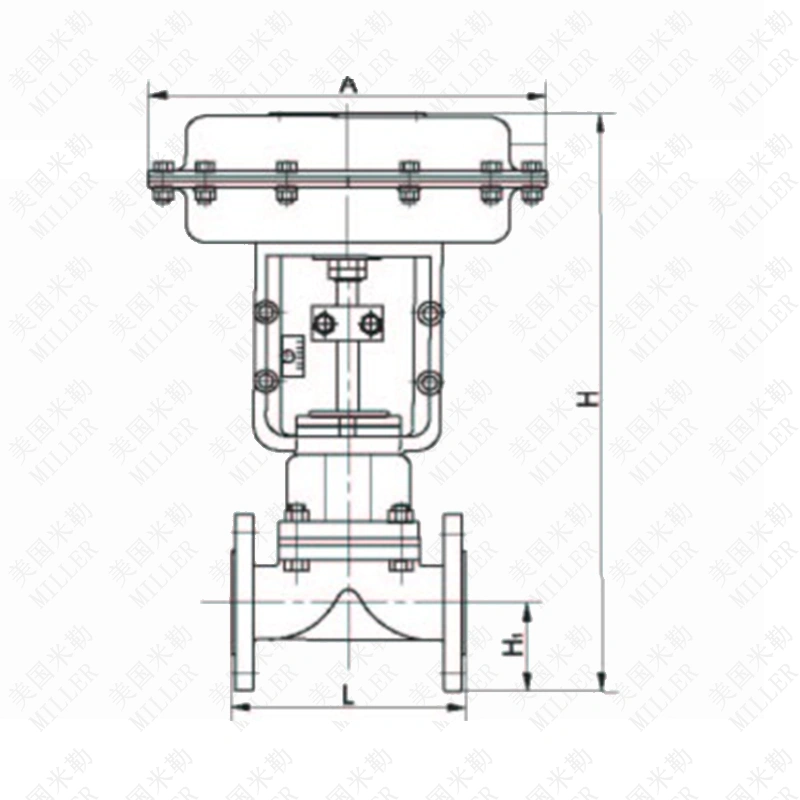

进口气动隔膜调节阀连接尺寸




公称通径DN

20

25

32

40

50

65

80

100

125

150

200

L

135

145

160

180

210

250

300

350

400

460

570

H1

410

418

428

474

497

530

540

560

585

600

640

H2

52.5

57.5

67.5

75

82.5

90

100

110

135

150

190

A

282

360

470



实际尺寸以代理商提供为准,更多尺寸请与代理商联系
